云天半导体三维晶圆级封装测试项目签约

2021/4/7 11:24:59

4月7日,厦门大学百年校庆全球校友招商大会上举行集中签约仪式,32个厦大校友招商项目现场签约,计划总投资达439亿元。在这32个项目之中,包括了云天二期——云天半导体三维晶圆级封装测试项目。

据悉,云天半导体于2018年7月成立,注册资本为980万元。厦门半导体、于大全持有云天半导体股权分别为45.50%、40.43%,另有9人或机构持股。其中于大全博士为核心团队领头人,先后入选中科院“百人计划”、江苏省双创人才、双创团队(领军人才)等称号。


基于TGV/eGFO/IPD/WLP等技术,云天半导体面向5G、射频等领域,提供一站式先进封装解决方案,该公司主要产品包括:滤波器封装、毫米波芯片封装、IPD、TGV产品等,为客户提供从产品协同设计、工艺研发到批量生产的全流程研发解决方案以及服务。近两年,成功开发先进激光加工技术,实现了低成本、高效率的玻璃通孔制备,并实现深宽比为10:1的玻璃通孔量产。

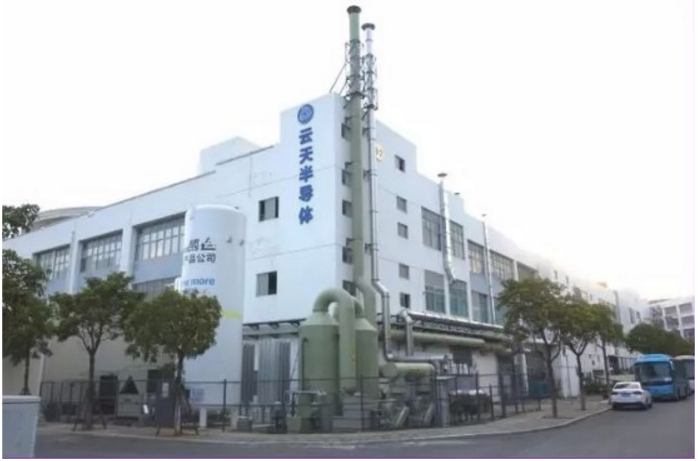

其一期工厂位于厦门海沧区,建筑面积4500平米,具备8000片/月的4寸、6寸WLP产能,现已投入量产。
云天半导体在3D堆叠上有“不同的看法”,从公司官网中未看到TSV相关应用,但成为了“目前全球率先具备低成本规模化量产TGV技术的代工企业”,官网资讯则显示,作为一种可能替代硅基转接板的材料,玻璃通孔(TGV)三维互连技术因众多优势正在成为当前的研究热点,在MEMS封装领域有巨大的潜力。

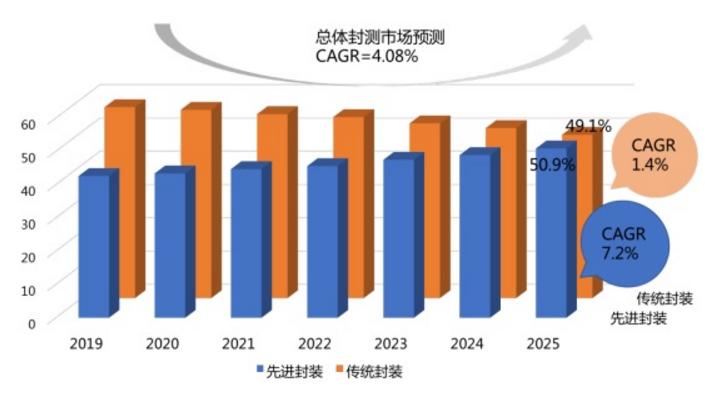

目前,行业内较为达成共识的是,得益于对更高集成度的广泛需求、摩尔定律的放缓以及智慧交通、5G、消费类、存储和计算、物联网(包括工业物联网)、人工智能(AI)和高性能计算(HPC)等大趋势的推动,先进封装逐步进入其最成功的时期。

来源:亚化咨询
