继去年完成整合型扇出暨基板（InFO_oS）、整合型扇出既记忆体暨基板（InFO_MS）等先进封装技术认证及进入量产阶段，台积电持续扩大整合型扇出晶圆级封装（InFO WLP）应用，如再次面向高效能运算（HPC）芯片推出InFO级片上系统（System-on-Wafer，SoW）技术，能在不需要基板及PCB情况下将HPC芯片直接与散热模组整合在单一封装中。

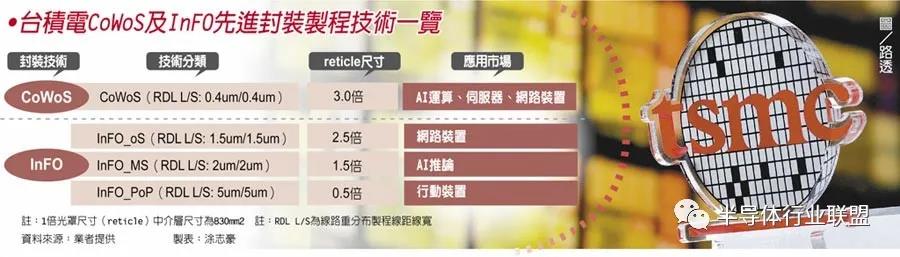

图解：台积电CoWoS及InFO先进封装制程程技术一览，来源：半导体行业联盟

HPC芯片是台积电今年营运成长主要动能之一，包括承接超微的Zen 2及Zen 3架构EPYC伺服器处理器及RDNA及RDNA 2架构绘图芯片、英伟达（NVIDIA）Turing及Ampere架构绘图芯片、赛灵思及英特尔的现场可编程逻辑门阵列（FPGA）等，以及替Google或微软等网路大厂打造的云端或人工智慧运算芯片等。

台积电除了加码扩增7纳米及5纳米等先进制程以因应HPC晶圆代工强劲需求，也同步加码先进封装投资布局。其中，台积电投入CoWoS（Chip on Wafer on Substrate，意思就是将逻辑芯片和DRAM 放在硅中介层(interposer)上，然后封装在基板上——这是2011年台积电宣布进军先进封装领域抛出的首枚彩蛋）制程研发到量产已有将近10年时间，主要针对高阶逻辑芯片量身打造，让HPC芯片可以获得更大的记忆体频宽来加速运算效率。台积电现在最先进的CoWoS技术已可在芯片及基板的中介层（interposer）中达到5层金属层（metal layers）及深沟槽电晶体（DTC）。

台积电今年推出支持5纳米逻辑SoC及2.5倍光罩尺寸（reticle）中介层、最高支持搭载6颗HBM2e记忆体及最高96GB容量的CoWoS技术，明年将推出支援5纳米逻辑SoC及3倍光罩尺寸中介层、最高支援搭载8颗HBM2e记忆体及最高128GB容量的CoWoS技术。由于HPC芯片的生产排程长达半年，近期新冠肺炎疫情带动伺服器需求，但上半年CoWoS生产仍依计划进行，并没有看到订单因疫情蔓延而增加情况发生。

台积电针对手机芯片打造的InFO封装技术，苹果A系列应用处理器是InFO_PoP封装最大客户。台积电2017年开始将InFO_oS技术应用在HPC芯片并进入量产，预估2020年InFO_oS技术可有效整合9颗芯片在同一芯片封装中。至于应用在人工智慧推论芯片的InFO_MS技术在去年下半年认证通过，可支援1倍光罩尺寸中介层及整合HBM2记忆体。

台积电今年则基于InFO技术再升级，推出支持超高运算效能HPC芯片的SoW封装技术，最大特色是将芯片阵列、电源供应、散热模组等整合，利用高达6层路线重分布（RDL）制程技术，将多颗芯片及电源分配功能集成，再贴装到散热模组上，无需采用基板及PCB。
