Littelfuse SIDACtor®保护晶闸管使CVBS信号线避免由于过压瞬变而损坏

大功率密度、小尺寸、表面贴装SOD-123FL解决方案可简化PCB设计

2019年3月13日讯 - - Littelfuse, Inc.今日推出首款PxxxxS4xLRP系列SIDACtor®保护晶闸管，该器件提供可靠的解决方案用以保护复合视频消隐同步 (CVBS)信号线路和端口避免由于过压瞬变而损坏。6V工作电压和100A 5/310µs浪涌峰值电流能力以及较低的额定结电容，P0080S4BLRP为各种具有数据线路的设备提供理想的保护。 PxxxxS4xLRP系列提供紧凑的表面贴装解决方案，简化了PCB布局的设计过程。

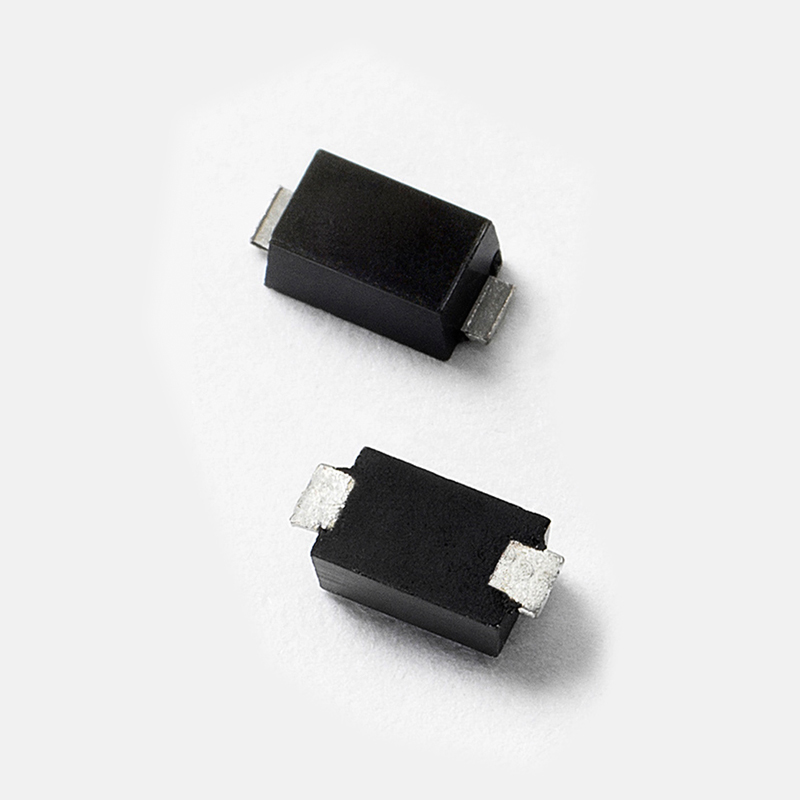

PxxxxS4xLRP系列SIDACtor保护晶闸管

PxxxxS4xLRP系列SIDACtor保护晶闸管的典型应用包括：

·         电视/摄像机CVBS电缆

·         数据通信

·         机顶盒（STB）

·         RS-485, RS-232数据线

·         CAN总线

“针对这些应用，峰至峰信号电压在1.1V之内，驱动器IC Vcc电压低于5V，因此一般推荐采用电压高于6V的保护组件。”Littelfuse电子业务部SIDACtor保护晶闸管产品经理Jack Tung表示。 “凭借6V的最低工作电压和100A 5/310µS的浪涌峰值电流能力，PxxxxS4xLRP系列产品可满足这一要求，并且其结电容低于30pF，非常适合4.43MHz CVBS信号。”

PxxxxS4xLRP系列SIDACtor保护晶闸管具备下列关键优势：

·         相比市面上现有的解决方案，其尺寸更小，功率密度更高，因此是紧凑型产品设计的首选。

·         它具备6V的工作电压、100A 10/700µS、4kV的浪涌峰值电流能力以及低于30pF的结电容，非常适合低压信号线保护应用，例如4.43MHz CVBS信号、RS-484、RS-323数据线路或CAN总线。

·         紧凑的表面贴装SOD-123FL封装可简化将其纳入PCB布局的设计过程。

供货情况
PxxxxS4xLRP系列SIDACtor保护晶闸管采用3,000只装SOD-123FL卷带封装。 您可通过全球各地的Littelfuse授权经销商索取样品。 如需了解Littelfuse授权经销商名录，请访问littelfuse.com。

更多信息
可通过以下方式查看更多信息： PxxxxS4xLRP系列SIDACtor保护晶闸管产品页面。如有技术问题，请联系：Littelfuse电子业务部SIDACtor保护晶闸管产品经理Jack Tung（jtung@littelfuse.com）。
