全自动薄膜测量设备面向MEMS及传感器制造

2020/7/11 10:16:18

德国SENTECH是一家提供等离子处理技术设备(蚀刻和沉积)和自动测量光谱椭偏仪(薄膜测量)的厂商。该公司推出SENDURO® MEMS全自动薄膜测量设备,用于传感器和MEMS的生产。SENDURO® MEMS使用光谱反射法和椭偏法提供可靠且精确的膜层测量,非常适合优化测量速度,精度和光斑尺寸。

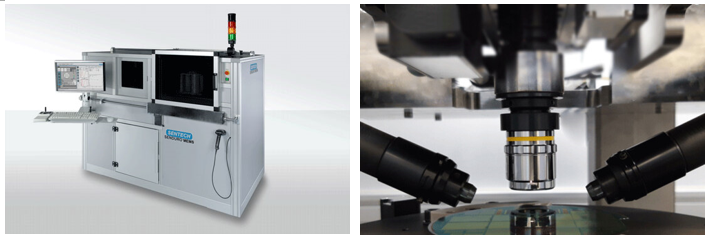

SENDURO® MEMS.png

SENDURO® MEMS配备了反射仪并结合椭偏仪,基于最准确的步进扫描分析仪测量模式,可用于膜厚测量、光学常数(μ点)、以及基于多层堆栈的薄膜分析,灵活性好、准确性高,同时还能提供精确的测点位置。此外,设备采用SpectraRay/4软件,并配备SECS/GEM软件接口选项,可支持工厂主机(MES)与设备之间的通信。

SENDURO® MEMS可处理双面晶圆以及晶圆边缘去除,兼容4寸、6寸及8寸晶圆。此外,设备还配置了机械手和预对准器,方便自动装载晶圆。测绘台支持200mm及以下晶圆的单点与多点测量;设备的模式识别有两种可选,即微点光谱椭圆仪(100x100μm2)和微点反射仪(80μm2)。

SENDURO® MEMS可测量多种材料,包括氧化硅、氮化硅、氮氧化硅,非晶硅、多晶硅,光刻胶、聚酰亚胺,Al、Pt、Cr金属薄膜和TiN、TaN、TCO和ITO导电膜;而构建在硅片、绝缘硅上衬底、硅膜、硅上GaN,SiC等材料上的单层薄膜和堆栈层则用于MEMS和传感器的生产。
