除了5nm、4nm、3nm、2nm工艺进展和规划，台积电近日还公布了不少新的芯片封装技术，毕竟随着高性能计算需求的与日俱增、半导体工艺的日益复杂，单靠升级制程工艺已经不能解决所有问题。

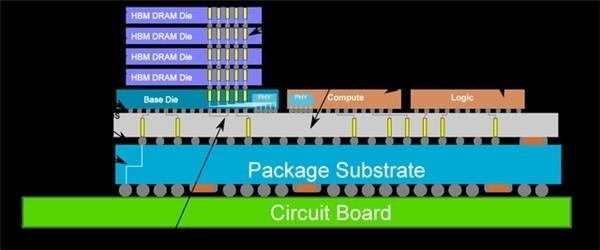

CoWoS的全称为Chip-on-Wafer-on-Substrate，是一种将芯片、基底都封装在一起的技术，并且是在晶圆层级上进行，目前只有台积电掌握，技术细节属于商业机密。它属于2.5D封装技术，常用于HBM高带宽内存的整合封装，比如AMD Radeon VII游戏卡、NVIDIA V100计算卡都属于此类。台积电的CoWoS-S晶圆级封装技术已经使用了很多年，大大突破了光刻掩膜尺寸的限制，芯片越做越大，内部封装的小芯片也越来越多。

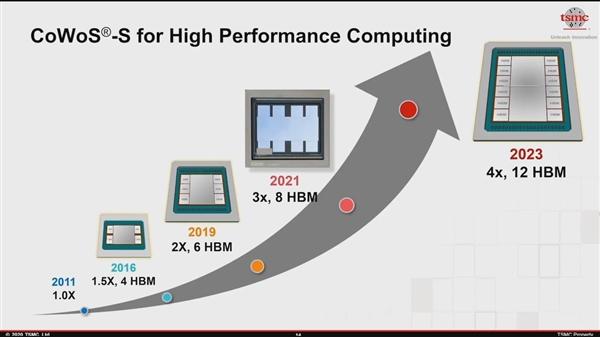

2016年的时候，台积电做到了1.5倍于掩模尺寸的规模，单芯片内部可封装4颗HBM高带宽内存芯片，去年达成2x尺寸、6颗HBM，并计划明年实现3x尺寸、8颗HBM。

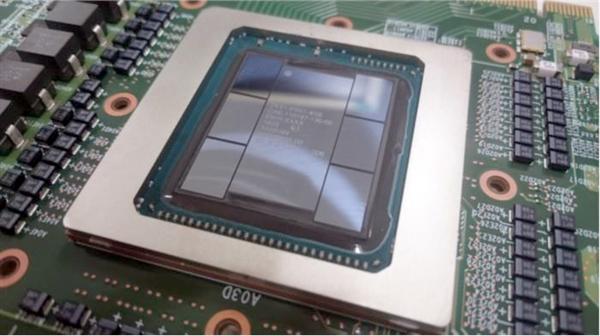

根据台积电最新公布的规划，2023年的时候，他们将把芯片做到4倍于掩模尺寸的程度，内部可以封装多达12颗HBM，再加上主芯片就有13颗，而总面积估计可达惊人的3200平方毫米。台积电最新的HBM2E已经可以做到单颗容量16GB，12颗封装在一起那就是海量的192GB！

作为对比，NVIDIA安培架构的GA100核心面积为826平方毫米，7nm工艺，540亿晶体管，也不过它的大约四分之一。

HBM技术发展迅速，虽然还不确定2023年会是什么样子，但无论容量还是带宽都将超越很多人的想象，上百GB、TB/s应该都不是事儿。

目前最先进的三星HBM2e已经做到单颗12层堆叠，数据传输率3200MT/s，带宽至少4.92TB/s。
