上海瞻芯该项专利中所提供的半导体结构和制备方法，相较于同种器件而言，其电场强度能够大幅降低，提高了半导体器件栅氧化层的可靠性。同时栅漏之间的电容也被大幅降低，从而极大的减少了开关功率的损耗。

近几年，国内的碳化硅市场增速非常快，越来越多的企业开始使用碳化硅器件来替代传统硅器件方案，上海瞻芯就是其中之一。上海瞻芯是一家由海归博士领衔的碳化硅高科技芯片初创公司，致力于开发以碳化硅器件为核心的高性价比功率芯片和模块产品。

传统的平面型碳化硅金属氧化物半导体场效应晶体管（Planar SiC MOSFET，例如垂直双扩散金属氧化物晶体管VDMOS）由于器件尺寸较大，影响了器件的特征导通电阻，这会增加开关损耗，导致器件性能较差，并且，传统的平面型碳化硅器件成本较高，不利于推广利用。

为了解决上述问题，上海瞻芯申请了一项名为“半导体器件结构及其形成方法”的发明专利（申请号：201911217030 .7），申请人为上海瞻芯电子科技有限公司。

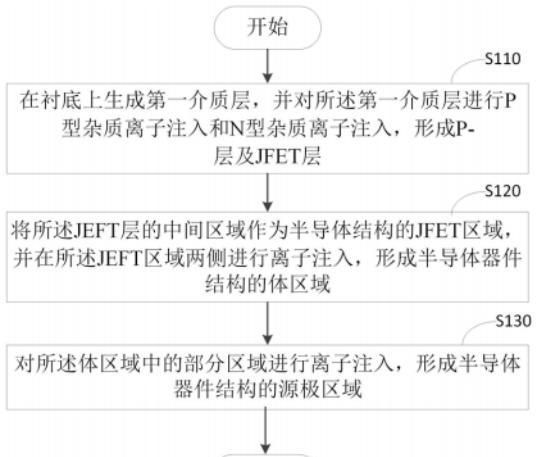

图1 半导体器件结构形成流程图

图1示是此专利提出的一种半导体器件结构形成方法的流程图，通过以上流程可以在衬底上生成第一介质层，并对第一介质层进行P型杂质离子注入和N型杂质离子注入，进而形成P-层及JFET层。然后将JEFT层的中间区域作为半导体器件结构的JFET区域，在JEFT区域两侧进行离子注入，形成半导体器件结构的体区域。接着再对该区域中的部分范围内进行离子注入，这样就会得到半导体器件结构的源极区域。

通过在半导体器件结构设置JFET区域，可以降低半导体器件的特征导通电阻，从而增加导通速度并减少开关功率损耗。而且我们在JFET区域上设置P-区域之后，还可以提高器件的栅氧化可靠性，有效降低器件的栅漏电容，同时又能进一步降低开关功率损耗。

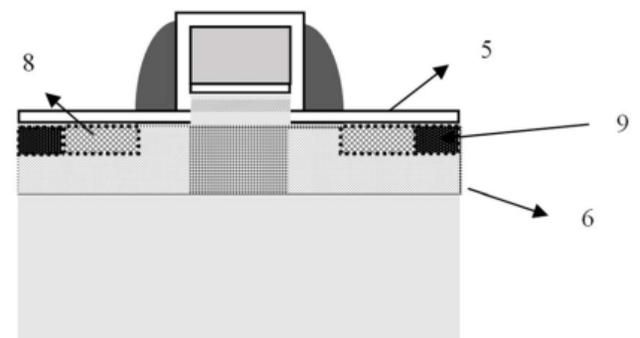

图2 半导体器件结构的工艺流程示意图

上图是本专利提出的半导体器件结构的工艺流程的示意图。我们可以从图中看到，在凸起的表面会生成保护层5，并通过保护层5对未被凸起部覆盖的JFET层进行离子注入，进而能得到体区域6。

源极区域的P+区域9与N+区域8相邻，在注入N型离子时，可以通过第三介质层中未被墙覆盖的区域（即N+区域8上方的区域）进行N型离子注入，以形成源极区域的N+区域8。在形成源极区域的N+区域8后，又能对相邻（靠外）一侧（与注入N型离子的区域不重叠，即P+区域9上方的区域）进行P型离子注入，进而形成源极区域的P+区域9。

采用上海瞻芯此专利中的方法得到的半导体器件，相较于同种器件而言，其电场强度能够大幅降低，提高了半导体器件栅氧化层的可靠性。同时栅漏之间的电容也被大幅降低，从而极大的减少了开关功率的损耗。
