采用微型封装的光继电器支持测试设备应用的高密度装配

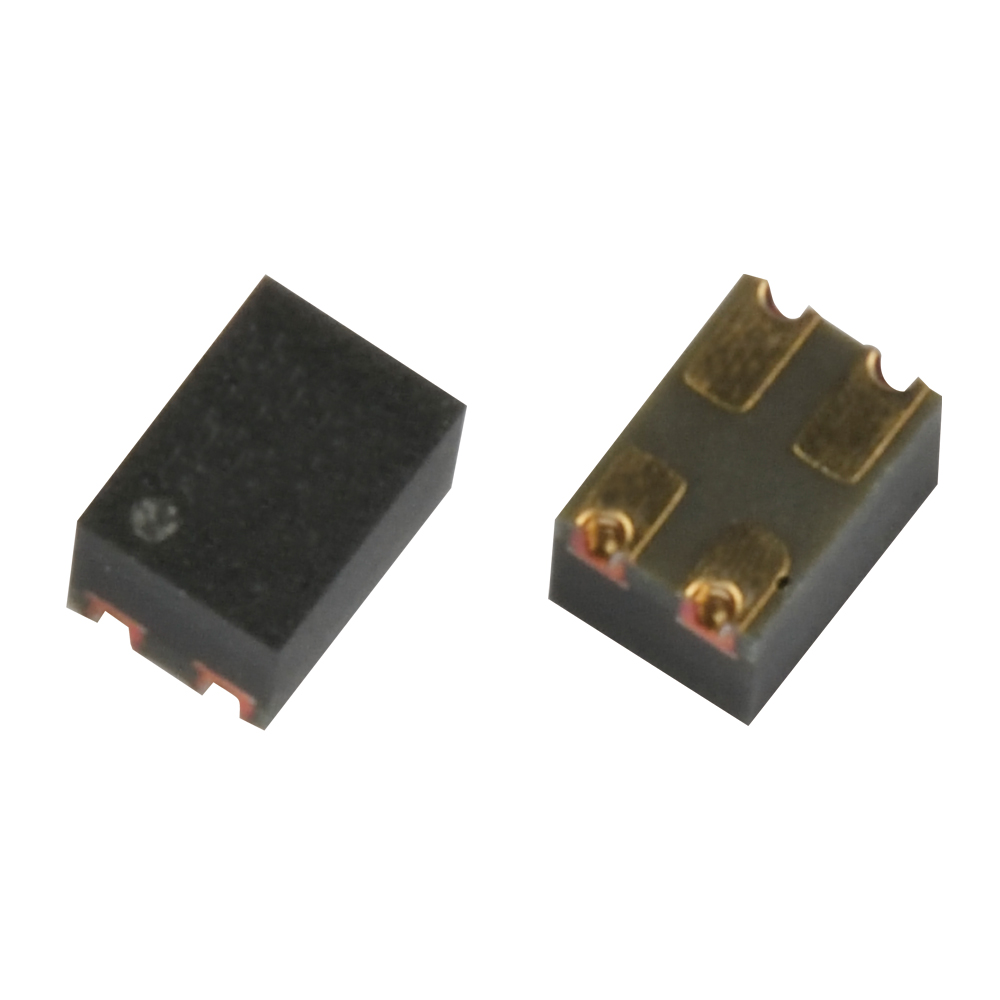

2019年6月11日——东芝电子元件及存储装置株式会社（“东芝”）宣布，其作为小型化尖端光继电器领域的业界领先企业，现推出了光继电器新家族（共五款），均采用业界最小型[1]封装S-VSONR4（2.0mm×1.45mm）。新产品适用于自动测试设备、存储测试器、SoC／LSI测试器和探针卡等。即日开始供货。
TLP34xxSRL系列（两款产品）和TLP34xxSRH系列（三款产品）都具备输入电压驱动特性。TLP3406SRL和TLP3407SRL支持1.8V（典型值）至3.3V（典型值）的直流电压范围，而TLP3406SRH、TLP3407SRH和TLP3412SRH则支持3.3V（典型值）至5V（典型值）的直流电压范围，上述特性能够提高对目前低压FPGA的兼容性。
这些新款光继电器采用微型S-VSONR4封装，需要2.9mm2的贴装面积，该封装与东芝的上一代封装VSONR4（2.75mm×1.45mm）相比，尺寸缩小大约27%。此外，这些光继电器都内置输入电阻，无需使用外置输入电阻，从而节省空间。微型封装及其空间要求有助于工程师设计出尺寸更小的测试板，特别是探针卡。它还允许增加电路板上的光继电器数量，以实现更高密度的解决方案。
尽管采用微型封装，但新款光继电器能够驱动较大电流：TLP3406SRx可驱动高达1.5A的电流，断态电压VOFF为30V，导通电阻Ron为0.2Ω（最大值）；TLP3407SRx可驱动高达1A的电流，VOFF为60V，Ron为0.3Ω。TLP3412SRH可驱动高达0.4A的电流（VOFF＝60V／Ron＝1.5Ω）。因此它们非常适用于多种测试设备的电源应用。所有这些新产品都确保支持高达110℃（最大值）的工作温度。
Ø 特性：
任意电压输入控制光继电器的最小封装：贴装面积2.9mm2（典型值）（截至2019年6月4日）；
控制信号采用双输入电压：直流1.8V（典型值）和直流3.3V（典型值）；
VOFF支持30V／60V，ION支持0.4A至1.5A。
Ø 应用：
自动测试设备（ATE）、存储测试器、SoC和LSI测试器和探针卡。
Ø 主要规格：
（@Ta＝25℃）
产品型号 | ||||||
直流系统电压VCC典型值（V） | 3.3／5 | 1.8 | 3.3／5 | 1.8 | 3.3／5 | |
封装 | S-VSONR4 | |||||
绝对 最大 额定值 | 断态输出端电压VOFF（V） | 30 | 30 | 60 | 60 | 60 |
导通电流ION（A） | 1.5 | 1.5 | 1.0 | 1.0 | 0.4 | |
导通电流（脉冲）IONP（A） | 4.5 | 4.5 | 3.0 | 3.0 | 1.2 | |
电气 特性 | 工作电压VFON最大值（V） | 3 | 1.8 | 3 | 1.6 | 3 |
导通电阻RON最大值（Ω） | 0.2 | 0.2 | 0.3 | 0.3 | 1.5 | |
输出电容COFF典型值（pF） | 120 | 80 | 120 | 80 | 20 | |
断态电流IOFF最大值（nA） @VOFF | 1 （@20V） | 1 （@20V） | 1 （@50V） | 1 （@50V） | 1 （@60V） | |
开关 特性 | 导通时间tON最大值（ms） | 2 | 2 | 2 | 2 | 0.5 |
关断时间tOFF最大值（ms） | 1 | 1 | 1 | 1 | 0.5 | |
隔离 特性 | 隔离电压BVS最小值（Vrms） | 500 | 500 | 500 | 500 | 500 |
库存查询与购买 | ||||||
注释：
[1] 贴装面积2.9mm2。针对光继电器产品；东芝调查，截至2019年6月4日。
* 公司名称、产品名称和服务名称可能是其各自公司的商标。
如需了解有关东芝光继电器的更多信息，请访问：
https://toshiba-semicon-storage.com/cn/product/opto/photorelay.html
