东芝推出缩影镜头类型的5340像素×3行线性图像传感器，面向办公室自动化和工业设备领域的应用
2019年5月9日——东芝电子元件及存储装置株式会社（“东芝”）今日宣布，推出“TCD2569BFG”，这是一款适用于办公室自动化和工业设备领域的缩影镜头5340像素×3行彩色CCD线性图像传感器，能为A4幅面的文件提供24线每毫米的分辨率。今天开始量产。

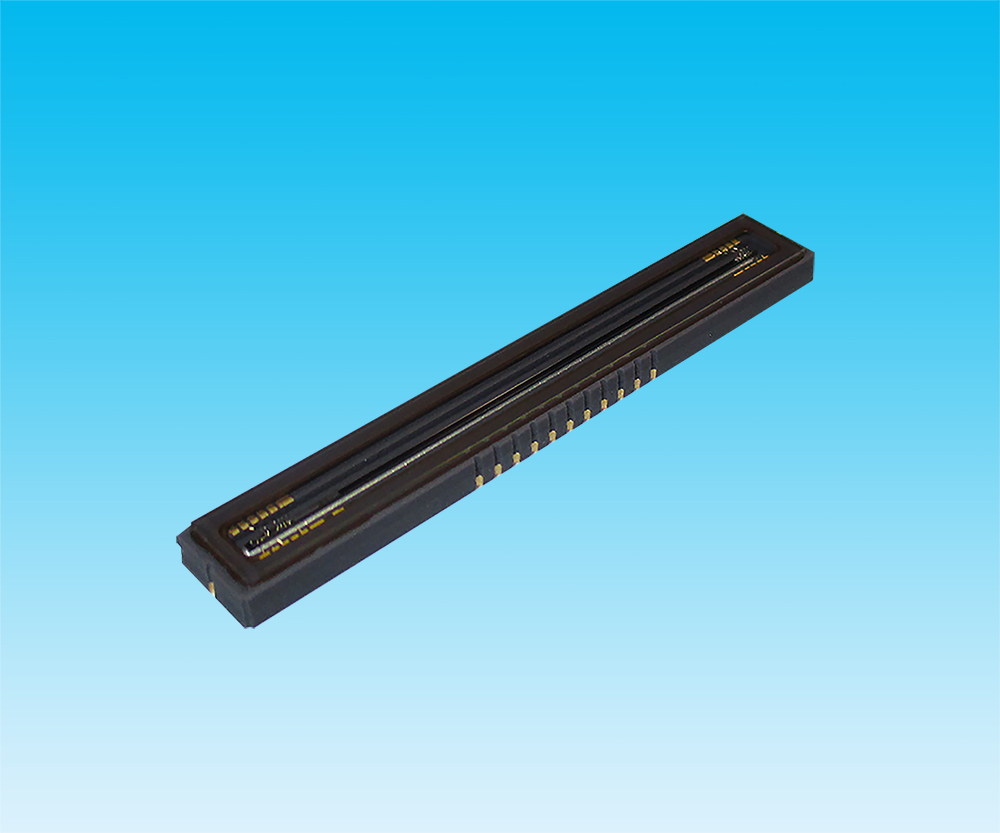

TCD2569BFG产品图
越来越多的用户期望A4幅面的多功能打印机能够像A3幅面打印机一样，提供相同的高质量图像和高速打印能力，特别是用于扫描文件以外的物品、高反光率三维物品和光亮物品。使用常规缩影镜头CCD线性图像传感器对这些物品进行扫描，往往会导致传感器光晕并生成有横向条纹的图像，而传感器在光晕区的输出信号电压时常超过模拟前端IC的最大输入电压范围。
“TCD2569BFG”通过减小像素阵列（红—绿、绿—蓝）之间的间隔，减轻套色不准现象，提供更高质量图像。内置的采样保持电路可延长传感器的视频输出信号周期，并简化用于办公室自动化设备和工业设备的高速扫描器的设计工作。此外，CCD移位寄存器提供4V饱和输出电压，可减轻光晕。削波功能可确保输出信号电压保持在1.8V以下，防止输出信号电压超过模拟前端IC的最大输入电压范围。
Ø 主要特性：
像素阵列之间2行间隔（红—绿、绿—蓝）
使用内置的采样保持电路延长视频输出信号周期
最大输出信号电压1.8V，带削波功能
Ø 应用示例：
A4幅面多功能打印机、图像扫描仪、测量设备输入装置和颜色分类机
Ø 主要规格：
元件型号 | TCD2569BFG |
像素大小 | 5.25μm×5.25μm |
行间距（行距离） | 2行间隔（10.5μm） |
有效像素数量 | 5340像素×3行 |
灵敏度 （光源＋CM500S） | 红色：13.2V／lx×s；绿色：15.0V／lx×s； 蓝色：5.9V／lx×s |
最大时钟脉冲频率 | 35MHz |
电源电压 （工作范围） | 9.5V至10.5V |
最大输出电压 | 1.8V |
CCD移位寄存器 饱和输出电压 | 4.0V（最小值） |
其他特性／补充特性 | 采样保持电路 箝位电路 加电时减轻输出波动 |
如需了解有关这款新产品的更多信息，请访问：
https://toshiba-semicon-storage.com/cn/product/sensor/linear-sensor/detail.TCD2569BFG.html
